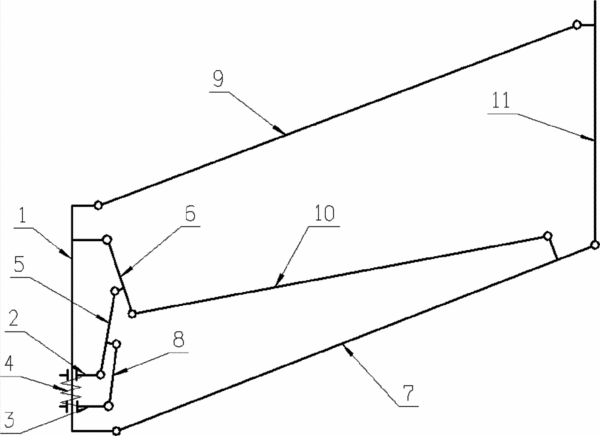

摘要:本發明公開了一種大收縮比的可陣列十桿可展單元機構,包括基架桿、驅動彈簧、兩個滑移桿、四個T形連桿和三個普通連桿,由驅動彈簧作用于滑移桿上的力進行驅動,完成展開過程,克服了內置伸縮桿可陣列平行四邊形機構驅動力大、效率低的缺點;達到最大角度展開后,驅動彈簧將滑動桿頂在基礎桿的凸臺初無法繼續滑移,故保證了在最大展角下工作。本機構適用于環形陣列組合方式,在組合時將基架桿置于圓心位置,各連桿機構由圓心沿半徑方向輻射式展開,從而達到更大的展開面積。此外,更換不同剛度的驅動彈簧可以調整展開時間,以滿足不同需求。本發明展開過程平穩,驅動效率高,加工簡單,裝配方便,展開時間可調。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人王三民;陳蘇;劉國林;孫宏圖;孫遠濤;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201110377547.X
- 申請時間2011年11月24日
- 申請公布號CN102386473B
- 申請公布時間2013年08月28日
- 分類號H01Q1/08(2006.01)I;
