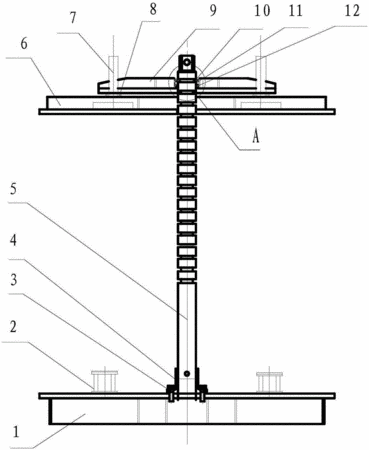

摘要：本實用新型公開了一種變壓器線圈恒壓壓緊裝置，包括下壓板、上壓板、油壓缸固定板、拉桿及卡墊；其中，拉桿的一端固定在下壓板頂端的中心處，其另一端朝上且為自由端，拉桿的周向在不同高度上設置有卡槽，油壓缸固定板和上壓板自上而下均通過其中心開設的通孔套裝在拉桿上，且油壓缸固定板通過卡墊限定在拉桿上某個卡槽的下面，油壓缸固定板的周向上均勻設置有若干用于給上壓板施加壓力的油壓缸；使用狀態時，線圈位于下壓板和上壓板之間。當對油壓缸加壓時，油壓缸伸出桿推動上壓板向下移動，從而壓緊線圈，通過油壓系統設定的壓力使油壓缸產生一恒定的壓力，從而使線圈在干燥過程中在線圈軸向高度變小的情況下，始終給線圈一恒定壓力。
- 專利類型實用新型
- 申請人中國西電電氣股份有限公司;西電濟南變壓器股份有限公司;
- 發明人段雙江;王龍;顧玲玲;
- 地址710075 陜西省西安市唐興路7號
- 申請號CN201520737358.2
- 申請時間2015年09月22日
- 申請公布號CN205069328U
- 申請公布時間2016年03月02日
- 分類號H01F27/30(2006.01)I;
