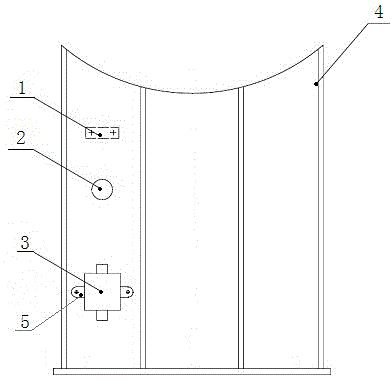

摘要：本實用新型公開了一種變壓器儲油柜結構，包括儲油柜，所述儲油柜的柜腳處設置有電纜轉接接線盒，該電纜轉接接線盒通過連接件固定在儲油柜的底座上；在儲油柜柜體上焊接有若干用于固定油位計電纜的導線夾，在導線夾附近區域設有便于電纜穿過的開孔；所述電纜轉接接線盒設置于儲油柜的柜腳內側，距地100～200mm。本實用新型在儲油柜柜腳上增加電纜轉接接線盒，將油位計接線至轉接盒，并通過導線夾緊固，這樣便降低了油位計接線高度，方便現場接線。
- 專利類型實用新型
- 申請人西電濟南變壓器股份有限公司;
- 發明人林國良;魏海;李紅喜;
- 地址250300 山東省濟南市長清區經十西路12517號
- 申請號CN201220532171.5
- 申請時間2012年10月18日
- 申請公布號CN202816567U
- 申請公布時間2013年03月20日
- 分類號H01F27/14(2006.01)I;H01F27/28(2006.01)I;
