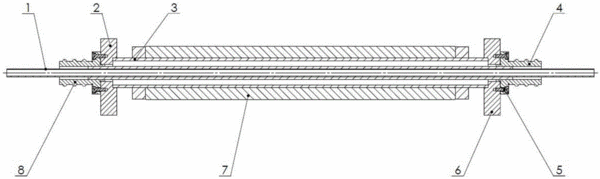

摘要：本發明公開了一種大功率中頻隔離變壓器，至少包含一個變比為1:1的變壓器單元；變壓器單元包括一次繞組、二次繞組、第一立板、第二立板、第一絕緣支撐子、第二絕緣支撐子和環形磁芯；一次繞組固定在兩側立板之間；二次繞組固定在兩側絕緣支撐子之間，且二次繞組與一次繞組同軸設置；環形磁芯固定在所述一次繞組外側；一次繞組和所述二次繞組通過環形磁芯實現磁耦合。本發明提供的大功率中頻隔離變壓器的整體結構緊湊，模塊化設計，變比可調，調整靈活、節約成本；一、二次的同軸結構，二次繞組外的環形磁芯結構，漏感小，損耗小，磁芯不必單獨冷卻。對于不同的功率要求，可靈活調整磁芯個數，以避免磁芯飽和、控制溫升，滿足功率傳輸要求。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人李冬;陳德智;汪辰熱;岳海昆;劉開鋒;黃江;李小飛;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201310418116.2
- 申請時間2013年09月13日
- 申請公布號CN103700470B
- 申請公布時間2015年12月23日
- 分類號H01F27/30(2006.01)I;H01F27/26(2006.01)I;H01F27/16(2006.01)I;H01F27/24(2006.01)I;
