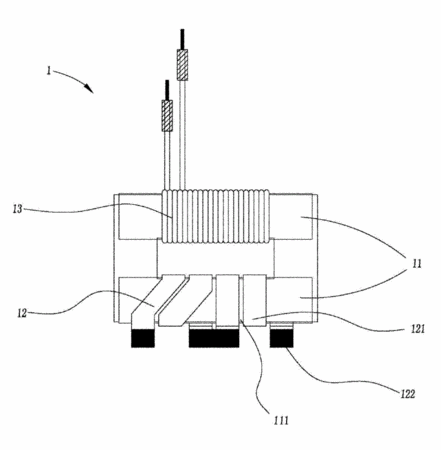

摘要：本實用新型公開了一種變壓器，包括有兩個線架，分別呈矩形中空結構，在每一個線架的兩相對垂直側部之間設有一個繞線部；一個導體繞組，跨設于在線架的繞線部上，導體繞組是由多數個金屬環片依次首尾連接組成，每一個金屬環片上設有兩個端部，首尾的兩個金屬環片上的其中一個端部與外部印刷電路板連接；一個線圈繞組，是以線材在線架的繞線部上卷繞構成，線圈繞組與導體繞組分別設在線架兩側且存在間隙。用于變壓器上的導體繞組是通過一次機械沖壓折彎成型，金屬環片之間的間距是由設計需求來決定，結構簡單，生產能效高，且一致性能夠得到保證，簡化了組裝步驟及減少人員配置，節約成本。
- 專利類型實用新型
- 申請人中國長城計算機深圳股份有限公司;
- 發明人劉祖貴;于吉永;黃昌賓;
- 地址518057 廣東省深圳市南山區科技園長城計算機大廈
- 申請號CN201020622634.8
- 申請時間2010年11月24日
- 申請公布號CN201886878U
- 申請公布時間2011年06月29日
- 分類號H01F27/30(2006.01)I;H01F27/28(2006.01)I;
