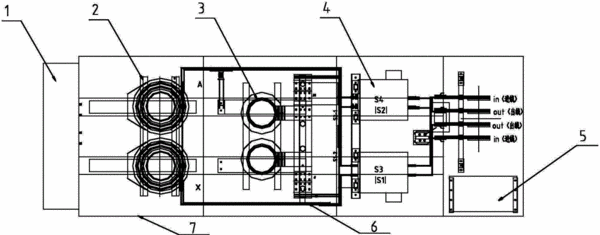

摘要：本實用新型公開了一種單相電石爐穩壓系統，包括高壓調壓開關、燒穿變壓器、電抗器、大電流負荷開關、控制柜、系統銅排、系統外殼。高壓調壓開關是一種5檔無勵磁調壓開關，燒穿變壓器為單相，通過高壓調壓開關來調節燒穿變高壓線圈的5個檔位。實現燒穿變低壓側輸出5種電壓值。該燒穿變壓器的作用是為系統升壓。電抗器有四個檔位，電抗器的作用主要是為系統降壓。每套系統含四只大電流負荷開關，大電流負荷開關主要是為了選擇系統接入燒穿變壓器還是電抗器?？刂乒裰饕菫榱藢崿F遠程和就地控制。系統銅排是電石爐穩壓系統各個部分連接必不可少的一部分。系統外殼的材質選用不導磁的不銹鋼材料和有機玻璃門板組合而成。
- 專利類型實用新型
- 申請人中國西電電氣股份有限公司;西電濟南變壓器股份有限公司;
- 發明人高粉娟;孫孝文;何欣;
- 地址710075 陜西省西安市唐興路7號
- 申請號CN201420749152.7
- 申請時間2014年12月02日
- 申請公布號CN204288034U
- 申請公布時間2015年04月22日
- 分類號G05F1/12(2006.01)I;H01F29/00(2006.01)I;H01F27/28(2006.01)I;
