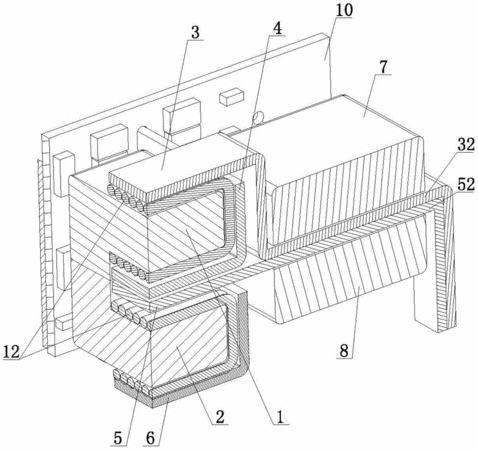

摘要：本實用新型涉及開關電源技術領域，尤其涉及變壓器模組及變壓器，該變壓器模組包括相互拼接的第一磁芯和第二磁芯以及繞設于第一磁芯和第二磁芯外圍的絕緣線，還包括第一次級銅帶、第二次級銅帶、第三次級銅帶和第四次級銅帶，第二次級銅帶繞設于所述第一磁芯的內側，第三次級銅帶繞設于第二磁芯的內側，第一次級銅帶繞設于第一磁芯的外側，第一次級銅帶的第一端與第二次級銅帶的第一端連接，第四次級銅帶繞設于第二磁芯的外側，第四次級銅帶的第一端與第三次級銅帶的第一端連接，第一次級銅帶的第二端與第三次級銅帶的第二端連接。本實用新型生產工藝簡單、散熱效果好，能夠滿足高功率、高密度、高效率環境下應用。
- 專利類型實用新型
- 申請人中國長城計算機深圳股份有限公司;
- 發明人劉江;劉小明;鐘大興;
- 地址518000 廣東省深圳市南山區科技園科發路3號長城計算機大廈
- 申請號CN201520419557.9
- 申請時間2015年06月17日
- 申請公布號CN204857409U
- 申請公布時間2015年12月09日
- 分類號H01F27/30(2006.01)I;H01F27/28(2006.01)I;H01F27/24(2006.01)I;H01F27/40(2006.01)I;
