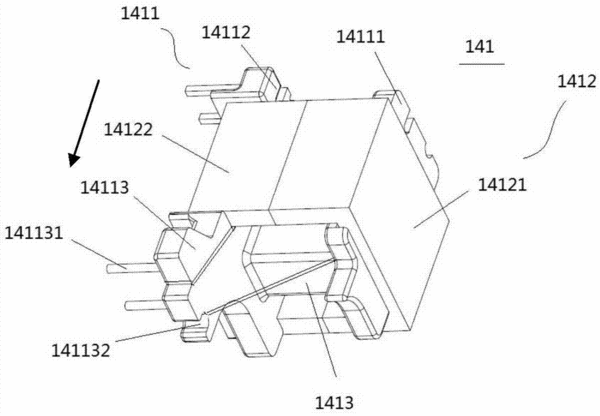

摘要:一種繞線架、變壓器及電源轉換器,電源轉換器包括USB充電模塊,USB充電模塊包括變壓器模塊,變壓器模塊具有一變壓器,變壓器包括繞線架,繞線架包括第一端架、第二端架以及設于第一端架與第二端架之間的繞線部,第一端架、第二端架相向設置且分別連接于繞線部的兩端,第二端架連接有一次級側引出線盤線架,次級側引出線盤線架從第二端架的一角部向外延伸而出且與第一端架相向設置。本實用新型的變壓器的繞線架為導引線圈繞組的次級側引出線設置了一次級側引出線盤線架,使導引線圈繞組的次級側引出線能按照一定的姿態固定在PCB板上,避免了安裝時干涉現象的發生,且能夠完全杜絕插錯位置的現象,進而能降低電源轉換器的制造成本。
- 專利類型實用新型
- 申請人青米(北京)科技有限公司;小米科技有限責任公司;北京突破電氣有限公司;
- 發明人林海峰;劉德;林海青;
- 地址100076 北京市豐臺區大紅門久敬莊56號
- 申請號CN201520202366.7
- 申請時間2015年04月03日
- 申請公布號CN204464022U
- 申請公布時間2015年07月08日
- 分類號H01F27/30(2006.01)I;
