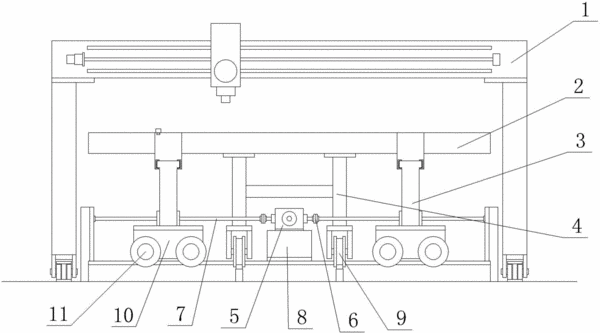

摘要：本實用新型的應用于龍門鉆床上的可調節式支撐架，包括兩并行設置的縱向移動支架以及均與縱向移動支架相垂直的兩橫向移動支架，縱向移動支架或橫向移動支架上設置有用于支撐變壓器油箱的工件固定板，其特征在于：縱向移動支架上設置有用于調節兩縱向移動支架之間距離的縱向移動裝置，橫向移動支架上設置有用于調節兩橫向移動支架之間距離的橫向移動裝置。本實用新型中的支撐架可以根據變壓器油箱的尺寸來改變大小，實現了對變壓器油箱一次定位，即可完成鉆孔的目的。具有結構緊湊、強度好、設計科學合理、工藝性好、通用性強的優點，有效地提高了鉆孔的工作效率、降低了勞動強度、保證了鉆孔的定位精度。
- 專利類型實用新型
- 申請人西電濟南變壓器股份有限公司;
- 發明人杜積水;李剛;
- 地址250300 山東省濟南市長清區經十西路12517號
- 申請號CN201120332542.0
- 申請時間2011年09月06日
- 申請公布號CN202207895U
- 申請公布時間2012年05月02日
- 分類號B23Q1/25(2006.01)I;B23Q1/26(2006.01)I;
