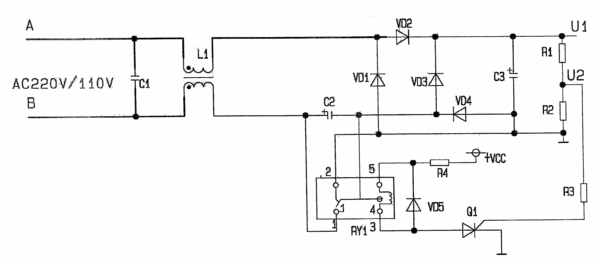

摘要：一種寬范圍交流電壓輸入整流電路，包括一輸入變壓器和橋式連接的4只整流二極管，一串接在變壓器次級的電容(C2)；以及并聯在整流輸出端與地之間的電容(C3)及輸出取樣電路；一切換控制電路，切換控制電路的入端與取樣電路連接，其輸出端分別與電容(C2)的兩端以及地端連接；當輸入交流電壓為220V時，切換控制電路使第一電容短路，4只整流二極管構成橋式整流電路，整流輸出電壓為U1＝1.414×220V；當輸入交流電壓為110V時，切換控制電路使整流二極管(VD4)短路，同時使電容(C2)接入回路，電容(C2)與整流二極管(VD1)、(VD2)及電容(C2)構成倍壓整流電路，保證整流電路輸出電壓仍為1.414×220V。該電路簡單、容易實現、帶來了成本低、故障率低、易于維護的優點。
- 專利類型發明專利
- 申請人康佳集團股份有限公司;
- 發明人曹嘉燦;蔣教化;
- 地址518053廣東省深圳市華僑城
- 申請號CN200510035612.5
- 申請時間2005年06月27日
- 申請公布號CN100571011C
- 申請公布時間2009年12月16日
- 分類號H02M7/40(2006.01)I;
