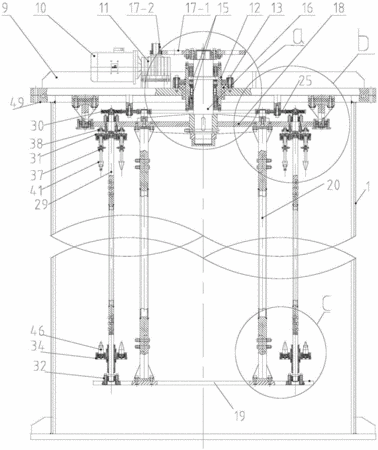

摘要：一種大型立式不銹鋼長管離子鍍膜設備，包括爐體(1)，所述爐體(1)由爐座架支撐，一端設有爐蓋(9)，另一端設有爐底板，所述爐體(1)爐壁上設置有抽氣口(2)和電弧源(3)，爐體(1)內壁上設置有布氣管(4)，所述離子鍍膜設備還包括用于安裝不銹鋼長管的工件架和驅動裝置，所述工件架設置在所述爐體內側，所述驅動裝置位于所述爐體(1)外側，與所述工件架相連，用于驅動所述工件架上不銹鋼長管轉動；所述爐體(1)豎向設置，所述抽氣口(2)設于所述爐體(1)一側爐壁的中部，所述電弧源(3)分幾列軸向排布在所述抽氣口(2)對側的爐壁上，所述布氣管(4)設置在相鄰兩列電弧源(3)之間。本實用新型可適于不銹鋼長管如6M長不銹鋼管鍍膜的離子鍍膜設備。
- 專利類型實用新型
- 申請人東莞市匯成真空科技有限公司;
- 發明人李志榮;李志方;羅志明;潘銳華;馮小庭;
- 地址523820 廣東省東莞市大嶺山鎮顏屋村第四工業區
- 申請號CN201520710312.1
- 申請時間2015年09月14日
- 申請公布號CN204939599U
- 申請公布時間2016年01月06日
- 分類號C23C14/32(2006.01)I;
