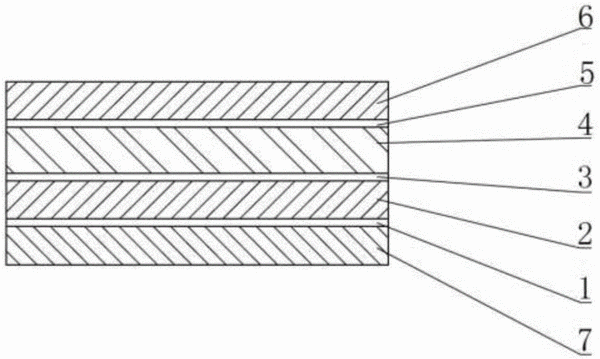

摘要:本實用新型提供一種用于工模具的多層復合硬質膜,其特征是:所述的多層復合硬質膜鍍在工模具的表面上,從里到外覆蓋有第一Cr膜層、第一CrAlTiN膜層、第二Cr膜層、AlTiN膜、第三Cr膜層和第二CrAlTiN膜層。與現有技術相比,本實用新型工具有如下優點:(1)具良好的硬度和抗磨損性,又具良好的熱穩定性,并具有良好韌性以減緩高速切削時沖擊力和降低膜系的應力,多層復合結構具有優異的綜合性能;(2)降低每一層膜層的厚度,有利于抑制柱狀晶的生長,細化晶粒,降低膜系表面粗糙度;(3)利用金屬Cr對各種鍍層均具有強的親和性,有利于提高膜系與基體和各膜層之間的結合力;(4)本多層復合膜綜合性能優異適用性強可以適用于多種基材的多種刀具和模具上并適用于多種被加工的材料和工件。
- 專利類型實用新型
- 申請人東莞市匯成真空科技有限公司;
- 發明人劉江江;李志榮;羅志明;李志方;
- 地址523838 廣東省東莞市大嶺山鎮顏屋村第四工業區
- 申請號CN201520554015.2
- 申請時間2015年07月28日
- 申請公布號CN204820499U
- 申請公布時間2015年12月02日
- 分類號B32B9/04(2006.01)I;B32B15/04(2006.01)I;
