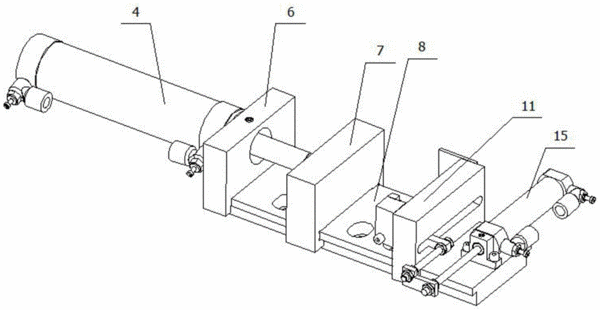

摘要:本實用新型公開了一種雙軸氣動平口鉗,其包括相對安裝于氣動平口鉗底座的固定裝夾塊、氣缸安裝塊,固定裝夾塊具有水平布置的滑動槽;活動安裝于固定裝夾塊、氣缸安裝塊之間的滑塊;安裝于氣缸安裝塊的第一氣缸組件,其活塞桿自由端穿過氣缸安裝塊而固定于滑塊;安裝于氣動平口鉗底座右端的第二氣缸組件,其活塞桿通過連接板而安裝有與其平行布置的連接軸,連接軸的自由端通過位于滑動槽的定位滑塊而連接于擋塊,擋塊位于固定裝夾塊背離第二氣缸組件一側,所述固定裝夾塊的后端垂直安裝有定位固定板;安裝于第一、第二氣缸組件的調速閥。此平口鉗結構緊湊體積小巧,在加工零件時自動夾緊松開,可有效提高生產效率,同時也實現了自動化。
- 專利類型實用新型
- 申請人上海真正數控機床有限公司;
- 發明人余國梁;
- 地址201800 上海市嘉定區江橋鎮星火村黃家花園路818號
- 申請號CN201420205348.X
- 申請時間2014年04月25日
- 申請公布號CN203817844U
- 申請公布時間2014年09月10日
- 分類號B23Q3/08(2006.01)I;
