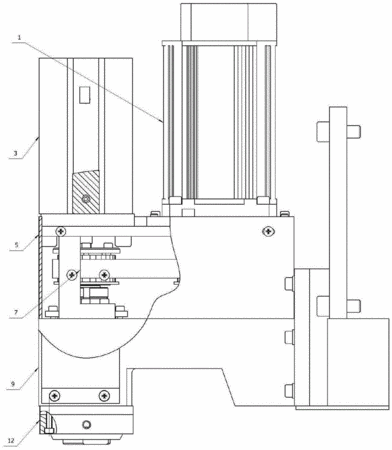

摘要:本實用新型公開了一種主軸箱組件,其具有主軸箱以及設于主軸箱的主軸箱護罩,該主軸箱安裝有主軸箱連接板,該主軸箱護罩內設置有電機氣缸支承架,所述電機氣缸支承架安裝有倍力氣缸、直流無刷電機,所述直流無刷電機的動力輸出端設置有主電機出軸同步帶輪,所述倍力氣缸下部設置有主軸,所述主軸的尾部安裝有主軸出同步帶輪,所述主軸出同步帶輪、主電機出軸同步帶輪之間設置有圓弧齒同步帶,所述倍力氣缸下部設置有與主軸配合的拉釘頂出螺釘,所述拉釘頂出螺釘下部設置有與拉桿相連的拉釘螺母,所述主軸內部設置有與倍力氣缸配合的拉桿以及使拉桿復位的彈簧,所述主軸頭部安裝有吹氣盤。本實用新型的有益效果是:刀具的上下較為便捷,精度高。
- 專利類型實用新型
- 申請人上海真正數控機床有限公司;
- 發明人余國梁;
- 地址201800 上海市嘉定區江橋鎮星火村黃家花園路818號
- 申請號CN201420205367.2
- 申請時間2014年04月25日
- 申請公布號CN203817409U
- 申請公布時間2014年09月10日
- 分類號B23B19/00(2006.01)I;
