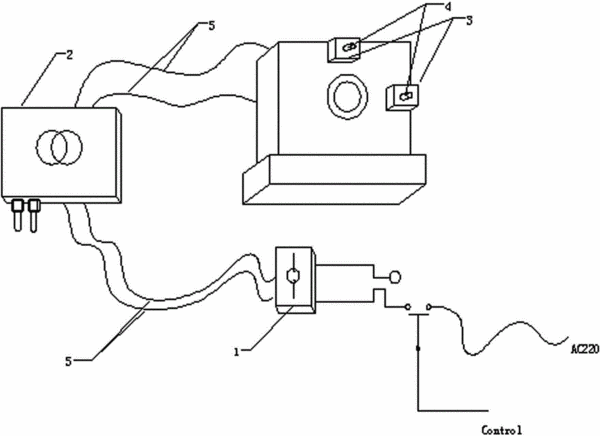

摘要:一種用于駐波電子直線加速器的射線準直裝置,24V直流電源通過電源線與電源轉換模塊連接,電源轉換模塊經電壓轉換后再通過電源線與紅光二極管連接,兩個激光固定支架分別固定在駐波電子直線加速器中的屏蔽裝置射線窗口一側的上方和左側,其中位于射線窗口一側上方的固定支架的中心位置與射線窗口的中心位置在一條垂直直線上,位于射線窗口左側的固定支架的中心位置與射線窗口的中心位置在一條水平直線上,紅光二極管固定在激光固定支架的通孔中。本裝置采用紅色光可見波段激光半導體的設計,紅光直線激光校準具有高精度、快速、外接觸測量等特點,很好地解決了被測物體與射線出束的中心軸點校準偏差的問題,大大節省了校準時間。
- 專利類型實用新型
- 申請人丹東市無損檢測設備有限公司;
- 發明人王志勇;李賢;于祥平;
- 地址118003 遼寧省丹東市元寶區金山工業園通河街2號
- 申請號CN201520310122.0
- 申請時間2015年05月14日
- 申請公布號CN204612663U
- 申請公布時間2015年09月02日
- 分類號G01B11/00(2006.01)I;G01C15/00(2006.01)I;
