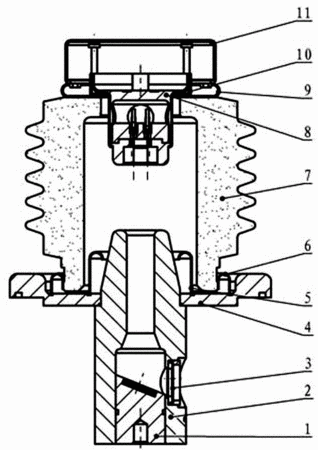

摘要：一種300kV五波紋金屬陶瓷X射線管，在金屬陶瓷管殼上設有五波紋金屬陶瓷結，在五波紋金屬陶瓷結的頂部設有陰極端金屬定位環，射線管陰極與陰極端金屬定位環連接，陰極端金屬定位環及陰極端連接環分別與五波紋金屬陶瓷結密封連接，尾罩與陰極端連接環連接，陽極靶與陽極主體密封連接，在五波紋金屬陶瓷結的底部密封連接陽極端連接環，陽極主體與陽極端連接環真空焊接，陽極罩與法蘭真空焊接，在陽極主體垂直于陽極靶的中心處設有X射線輸出窗。本實用新型克服現有七波紋管結構體積電阻率低，管殼絕緣強度不足而易引起管殼擊穿的弊端，提高了可靠性，平穩實現與七波紋殼體的更新對接，至少可以設計出四種不同用途不同規格參數的X射線管。
- 專利類型實用新型
- 申請人丹東市無損檢測設備有限公司;
- 發明人張忠東;孫曉強;馬翠;
- 地址118003 遼寧省丹東市元寶區金山工業園通河街2號
- 申請號CN201420697703.X
- 申請時間2014年11月20日
- 申請公布號CN204216002U
- 申請公布時間2015年03月18日
- 分類號H01J35/18(2006.01)I;
