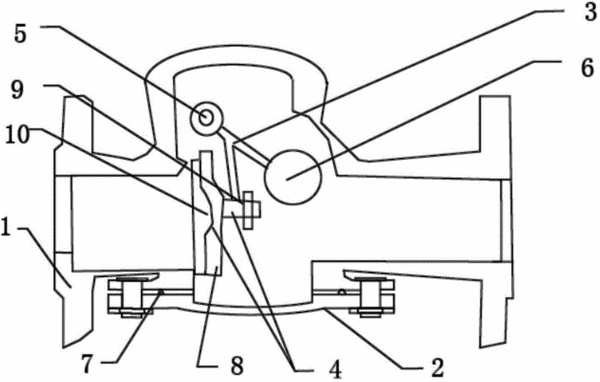

摘要：本發明屬于閥門領域，尤其涉及一種便于拆卸的耐腐蝕止回閥，包括閥體、閥蓋、搖臂、閥瓣、銷軸，搖臂呈“V”形，搖臂“V”形的尖部與銷軸轉動連接，搖臂的一端與閥瓣可拆卸相連，另一端設有壓緊件，壓緊件與搖臂可拆卸連接，閥蓋設置在閥體的下部，與閥體通過螺栓連接，閥體與閥蓋之間設置密封墊圈，閥瓣分為密封面和連接柱，密封面上設置彈性體，本發明將閥蓋與閥體的下部形成一腔室，起到緩沖作用，使閥瓣和管路不易損壞；將閥蓋設置在閥體的底部，只要將閥蓋打開，雜質便可被徹底清除，設計合理，實用方便；搖臂的呈“V”形設計，當閥瓣接觸到閥體后，壓緊件處于懸空狀態，在重力的作用下將閥瓣壓緊，使得整個閥門的密封性更嚴，不易泄露。
- 專利類型發明專利
- 申請人天津市金鳳來儀科技有限公司;
- 發明人蔡敏;
- 地址300384 天津市南開區華苑產業區鑫茂科技園綜合樓五層515室
- 申請號CN201310433286.8
- 申請時間2013年09月22日
- 申請公布號CN104455575A
- 申請公布時間2015年03月25日
- 分類號F16K15/03(2006.01)I;
