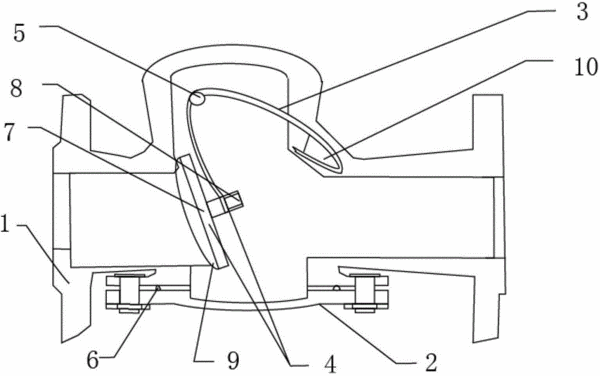

摘要：本發明屬于閥門領域，尤其涉及一種易于清洗的止回閥，包括閥體、閥蓋、搖臂、閥瓣、銷軸，閥蓋設置在閥體的下部，與閥體通過螺栓連接，閥體與閥蓋之間設置密封墊圈，閥瓣分為密封面和連接柱，密封面上設置彈性體，銷軸設置在閥體的內部上方，搖臂的一端向內彎折，并通過固定銷與閥體連接，中部繞置在銷軸上，另一端與連接柱可拆卸連接，本發明的有益效果為：由于介質中的雜質經常堆積在閥體的底部，將閥蓋設置在閥體的底部，清洗時，只要將閥蓋打開，就可以將底部的雜質徹底清除，設計合理，實用方便，省時省力，閥體下部與閥蓋形成腔室，當閥瓣關閉時，起到緩沖作用，使閥瓣和管路不易損壞。
- 專利類型發明專利
- 申請人天津市金鳳來儀科技有限公司;
- 發明人蔡敏;
- 地址300384 天津市南開區華苑產業區鑫茂科技園綜合樓五層515室
- 申請號CN201310432994.X
- 申請時間2013年09月22日
- 申請公布號CN104455574A
- 申請公布時間2015年03月25日
- 分類號F16K15/03(2006.01)I;F16K27/00(2006.01)I;F16K27/12(2006.01)I;
