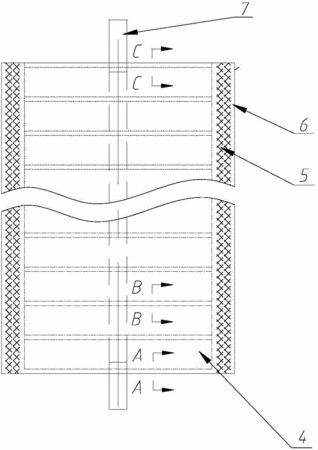

摘要：本實用新型涉及一種鐵心電抗器的鐵心，包括若干組帶有接地片的水平鐵心餅和若干組水平氣隙隔板，其中每兩組氣隙隔板之間均放置一組鐵心餅形成鐵心柱，所述鐵心柱外包裹有保護層；鐵心餅內的接地片通過接地銅片連接在一起，且接地銅片延伸至鐵心柱兩端外。本實用新型通過在每兩組氣隙隔板之間放置一組鐵心餅，形成氣隙隔板和鐵心餅交替放置的鐵心柱，結構簡單，操作方便，氣隙均勻，電抗值不改變，利于正常運行；通過設置保護層將鐵心柱包繞成一個整體，方便裝配該鐵心柱，整體強度好，不易斷裂，能夠長期保證該鐵心柱的氣隙高度，滿足鐵心電抗器長期運行的需求。
- 專利類型實用新型
- 申請人中國西電電氣股份有限公司;西電濟南變壓器股份有限公司;
- 發明人孫孝文;董瑤瑤;劉海東;
- 地址710075 陜西省西安市唐興路7號
- 申請號CN201420754529.8
- 申請時間2014年12月01日
- 申請公布號CN204289037U
- 申請公布時間2015年04月22日
- 分類號H01F27/24(2006.01)I;H01F3/14(2006.01)I;
