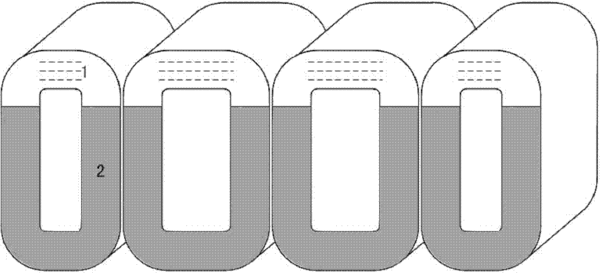

摘要：本發明屬于變壓器制造領域，涉及一種非晶鐵芯和制造方法及其高性能、低噪聲、低成本變壓器。所述變壓器非晶鐵芯在頻率為50Hz，最大磁通密度為1.35T條件下的鐵損≤0.20W/kg，激磁功率≤0.80VA/kg。所述變壓器的鐵芯采用寬度為220～500mm的鐵基非晶合金寬帶制成，且變壓器在頻率為50Hz，最大磁通密度為1.35T條件下的空載損耗≤0.25W/kg，且變壓器的噪聲比傳統的兩層鐵芯疊放變壓器低5～10分貝，用銅量減少約1％以上。本發明簡化了變壓器用鐵芯制造工藝流程，避免了兩層鐵芯疊放情況下鐵芯分別固定的復雜工藝，而且減小了鐵芯裝配應力導致的性能惡化、降低了噪聲，減小了鐵芯總高度、節省了材料成本；提高了工作效率，使非晶變壓器結構更加緊湊，徹底改變了現有大容量非晶變壓器鐵芯的制造模式。
- 專利類型發明專利
- 申請人安泰科技股份有限公司;
- 發明人劉國棟;周少雄;陳文智;丁力棟;王建;張志英;
- 地址100081 北京市海淀區學院南路76號
- 申請號CN201110346185.8
- 申請時間2011年11月04日
- 申請公布號CN102360768A
- 申請公布時間2012年02月22日
- 分類號H01F27/24(2006.01)I;H01F1/153(2006.01)I;H01F41/02(2006.01)I;
