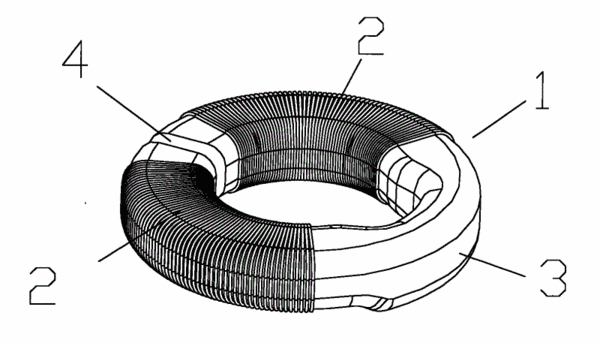

摘要：本實用新型提供了一種適用于高強度放電燈觸發器的高壓變壓器的磁環。磁環的外輪廓為帶有隙縫的環形，磁環的截面形狀為四角倒成弧形的近似矩形。磁環其環形截面由于環經向尺寸不均而造成導磁體截面積減少的部位，增加磁環磁導體的厚度以保持磁環截面的一致。本實用新型的有益效果是：準矩形截面的設計上，最大限度地利用空間保證較大的磁環截面；該磁環在使用于高強度放電燈中時，可配合磁環固定卡安裝，既適合了安裝的形狀要求，又保證了整個磁路截面積的均勻度，消除了局部頸形細部的瞬息磁飽和問題，從而保證了觸發脈沖尖頂形狀不失真，幅度不降低，放電觸發率更高。
- 專利類型實用新型
- 申請人廣東雪萊特光電科技股份有限公司;
- 發明人楊正名;高光義;柴國生;
- 地址528225廣東省佛山市南海區獅山科技工業園A區
- 申請號CN200820048907.5
- 申請時間2008年06月06日
- 申請公布號CN201256053Y
- 申請公布時間2009年06月10日
- 分類號H01F27/24(2006.01)I;H01F38/10(2006.01)I;
