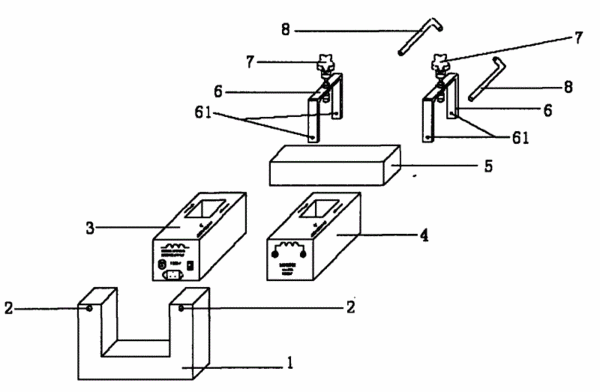

摘要：本實用新型涉及一種實驗室用組合式多功能型變壓裝置，包括：U形鐵芯；在所述的U形鐵芯的上端二側分別設置曲桿插孔；一次線圈和二次線圈能套在U形鐵芯上；一個條形硅鋼能放置于U形鐵芯的頂端；在條形硅鋼上有二個鎖緊螺栓支架分別對應于U形鐵芯的上端二側；在鎖緊螺栓支架上端有鎖緊螺栓；二根曲桿分別穿過鎖緊螺栓支架下側的孔和曲桿插孔；本實用新型的有益效果是：不僅可方便的提供多個實驗室所需的電壓；且可對其進行靈活組合，方便地完成電學中的諸多實驗，如空心電感的測量、不同鐵芯的電感測量及自感和互感電路的研究。
- 專利類型實用新型
- 申請人上海寶徠科技開發有限公司;
- 發明人陸錦楚;金正平;
- 地址201821 上海市嘉定區福海路1055號
- 申請號CN200920078395.1
- 申請時間2009年07月17日
- 申請公布號CN201440366U
- 申請公布時間2010年04月21日
- 分類號H01F27/24(2006.01)I;H01F30/06(2006.01)I;G09B23/18(2006.01)I;
