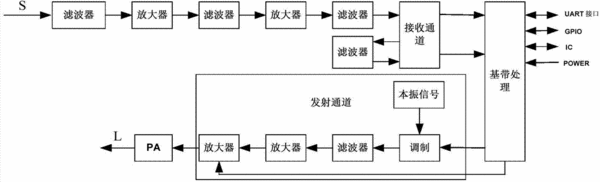

摘要：一種小型化低功耗北斗RDSS模塊貼片，包括結構部分和電路部分；電路部分載在PCB板上，且裝在結構部分內；電源管理模塊為基帶處理模塊、接收通道模塊、發射通道模塊、低噪聲放大器和功率放大器供電；電源管理模塊的電源輸入端連接外部電源；所述PCB板上分為依次相鄰的前、中和后三個區域；功率放大器位于PCB板的前部，低噪聲放大器位于PCB板的后部，基帶處理模塊位于PCB板中部的左邊，發射通道模塊和接收通道模塊一上一下位于PCB板中部的右邊；屏蔽罩罩在PCB板上，且電路部分所在區域都在屏蔽罩內；在PCB板的左右兩邊分別設有郵票孔式引腳。本技術方案結構簡單、體積小的優點，可以有效防止外部干擾和內部電磁場向外輻射，保證了信號的真實性。
- 專利類型實用新型
- 申請人江蘇博納雨田通信電子有限公司;
- 發明人張文;
- 地址210016 江蘇省南京市玄武區黃埔路2號黃埔科技大廈B座16樓
- 申請號CN201420689041.1
- 申請時間2014年11月17日
- 申請公布號CN204272106U
- 申請公布時間2015年04月15日
- 分類號H04B1/40(2006.01)I;H04B7/185(2006.01)I;
