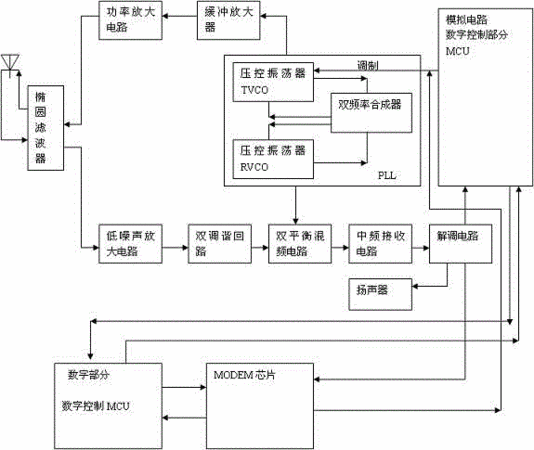

摘要：本實用新型涉及的是一種19200bps高速數傳電臺，其結構包括橢圓濾波器、低噪聲放大電路、雙調諧回路、雙平衡混頻電路、中頻接收電路、解調電路、模擬通道、數傳電路、解調電路、PLL電路、緩沖放大器、功率放大電路等。優點：集本振、發射、接收、控制和數傳通訊于一體，利用專用MODEM芯片進行通訊，實現19200bps的無線數傳通訊功能。發射啟動時間快，通信速率19.2K，4FSK方式，支持48個通信頻道，發射功率可編程設置（1-5檔調節），具有通話功能。整個模擬電路信號的電平匹配采用直流耦合方式，減少了信號失真。采用雙VCO設計，2點調制，及D/A技術，整個電臺的性能得到較大的提升。
- 專利類型實用新型
- 申請人南京新聯電子股份有限公司;南京新聯電訊儀器有限公司;
- 發明人陸建友;李庚清;段迎春;
- 地址211100 江蘇省南京市江寧經濟開發區利源北路66號
- 申請號CN201120528727.9
- 申請時間2011年12月16日
- 申請公布號CN202374261U
- 申請公布時間2012年08月08日
- 分類號H04B1/40(2006.01)I;
