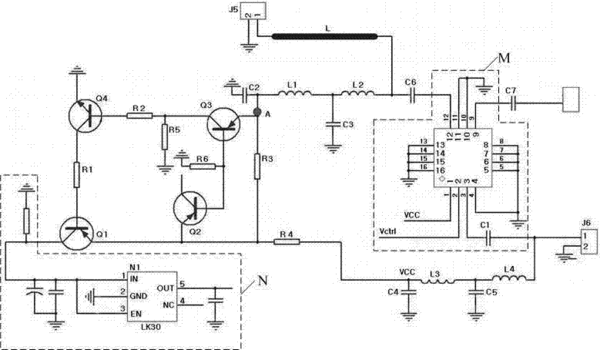

摘要：本實用新型公開了一種內外置有源天線自動切換電路，包括自動切換電路及射頻開關；所述射頻開關設有內置有源天線輸入端口、外置有源天線輸入端口、信號輸出端口、控制端口、接地端口及電源端口；所述射頻開關通過外置有源天線輸入端口及信號輸出端口與所述自動切換電路電連接。采用本實用新型，在內外置有源天線自動切換電路中設置高隔離度的射頻開關，使射頻開關在自動切換電路的控制下，實現內外置有源天線的射頻信號連接至主板的自動切換，有效解決外置有源天線接口對內置有源天線信號的干擾，提高外置有源天線接口與內置有源天線接口之間的隔離度。
- 專利類型實用新型
- 申請人廣州市中海達測繪儀器有限公司;
- 發明人王受芬;李庚祿;鮑志雄;林福民;
- 地址511400 廣東省廣州市番禺區番禺大道北555號番禺節能科技園內天安科技創新大廈1003
- 申請號CN201320096414.X
- 申請時間2013年03月04日
- 申請公布號CN203135864U
- 申請公布時間2013年08月14日
- 分類號H04B1/40(2006.01)I;
