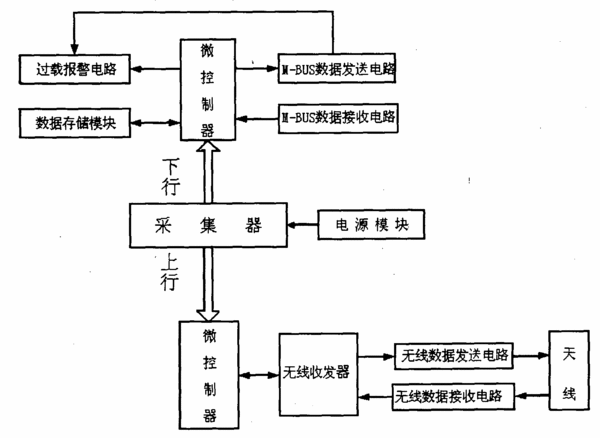

摘要：本實用新型公開了一種下行M-BUS、上行RF無線采集器，采集器上行與集中器采用RF無線數傳模塊實現，下行與表計采用M-BUS總線方式進行通信。采集器采用三個開關電源分別給M-BUS接口電路、內部的控制模塊及功能模塊供電。所述的下行M-BUS通信，其硬件控制部分含有微控制器(MEGA88V)、發送電路、接收電路、報警電路、存儲模塊(AT24C256A)。所述的上行RF無線通信，其硬件控制部分含有微控制器(ATMEGA88)、UHF無線收發器(CC1100)及其外圍電路、無線數據接收電路、無線數據發送電路、天線。
- 專利類型實用新型
- 申請人河南新天科技股份有限公司;
- 發明人費戰波;焦曉軍;韓天兵;代洪杰;
- 地址450001 河南省鄭州市高新技術產業開發區國槐街19號
- 申請號CN201020101079.4
- 申請時間2010年01月26日
- 申請公布號CN201957013U
- 申請公布時間2011年08月31日
- 分類號H04B1/40(2006.01)I;G08C17/02(2006.01)I;
