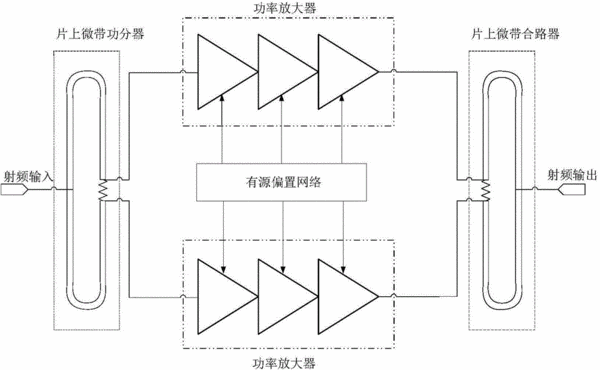

摘要：一種單片集成功率放大器芯片，包括片上微帶功分器、片上微帶合路器和兩路相同的功率放大器；本芯片的射頻輸入端連接片上微帶功分器的合路輸入端口，片上微帶功分器的第一、二分路輸出端口分別連接兩路功率放大器的輸入端；兩路功率放大器的輸出端分別連接片上微帶合路器的第一、二分路輸入端口，片上微帶合路器的合路輸出端口連接本芯片的射頻輸出端口，是片上微帶功分器和片上微帶合路器的結構是相同的威爾金森結構。所述兩路功率放大器中，每一路功率放大器都是由一個功率放大器單體構成，或者是由多個獨立的功率放大器單體依次串聯構成。還包括有源偏置電路，有源偏置電路的數量與功率放大器單體的數量相同，各個有源偏置電路構成有源偏置網絡。
- 專利類型實用新型
- 申請人江蘇博納雨田通信電子有限公司;
- 發明人袁立凱;葉松;
- 地址210016 江蘇省南京市玄武區黃埔路2號黃埔科技大廈B座16樓
- 申請號CN201420260064.0
- 申請時間2014年05月20日
- 申請公布號CN203933548U
- 申請公布時間2014年11月05日
- 分類號H03F3/189(2006.01)I;H03F3/20(2006.01)I;
