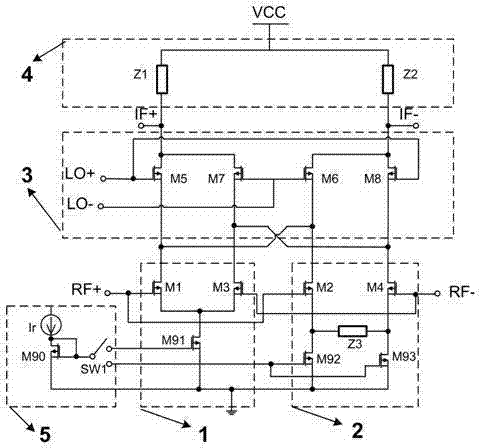

摘要：一種可切換增益的高線性度混頻器電路，包括：第一、第二跨導單元，開關單元，負載單元和電源控制單元。當要求混頻器為高增益模式時，第一跨導單元處于工作狀態，第二跨導單元處于關斷狀態，射頻輸入差分信號經第一跨導單元轉變成電流信號輸出至開關單元；當要求混頻器為低增益模式工作時，第一跨導單元處于關斷狀態，第二跨導單元處于工作狀態，射頻輸入差分信號經第二跨導單元轉變成電流信號輸出至開關單元，電流控制單元控制第一跨導單元或第二跨導單元的尾電流源工作或關斷；輸入差分本振信號和差分射頻信號通過開關單元實現相乘，產生中頻電流信號；負載單元將中頻電流信號轉化成差分中頻信號輸出。
- 專利類型實用新型
- 申請人江蘇博納雨田通信電子有限公司;
- 發明人葉松;沈劍均;劉寶宏;
- 地址210016 江蘇省南京市玄武區黃埔路2號黃埔科技大廈B座16樓
- 申請號CN201320666827.7
- 申請時間2013年10月28日
- 申請公布號CN203632619U
- 申請公布時間2014年06月04日
- 分類號H03D7/16(2006.01)I;
