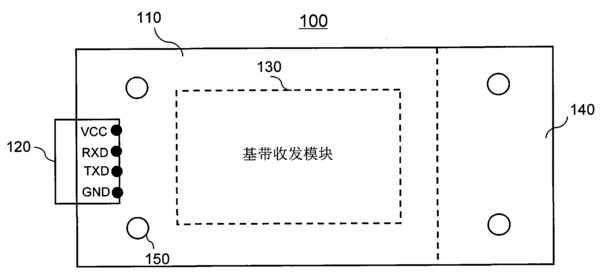

摘要:本實用新型提供一種基帶模塊,其包括一矩形電路板,設置于所述電路板第一矩形邊上的控制插座,設置于所述電路板第三矩形邊上的無線天線,設置于所述控制插座和所述無線天線之間的全球移動通訊系統模塊;所述電路板設置有便于將該所述基帶模塊固定于其他物件上的穿孔。其中,所述控制插座與所述全球移動通訊系統模塊電性相連,所述全球移動通訊系統模塊與所述無線天線電性連接,經所述控制插座的控制信號控制所述全球移動通訊系統模塊進行收發基帶信號,所述全球移動通訊系統模塊通過無線天線接收和發送基帶信號。
- 專利類型實用新型
- 申請人無錫愛睿芯電子有限公司;
- 發明人曹偉勛;徐志強;
- 地址214072 江蘇省無錫市濱湖區滴翠路100號530大廈2號樓1903室
- 申請號CN201020511889.7
- 申請時間2010年08月24日
- 申請公布號CN201830252U
- 申請公布時間2011年05月11日
- 分類號H04B1/40(2006.01)I;H01R12/51(2011.01)I;H01R13/02(2006.01)I;
