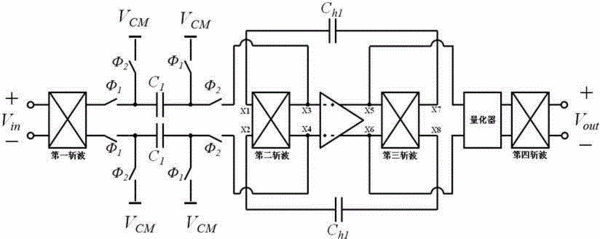

摘要：本新型高通斬波Delta-Sigma模數轉換器是在典型的斬波Delta-Sigma模數轉換器基礎上，通過改變電路連接方式，及多引入一對斬波對。輸入信號Vin連接第一斬波電路，再經過開關電容采樣保持電路進行采樣，采樣信號輸入原斬波放大器的輸入中間點X3/X4。而產生的模擬輸出信號取自原斬波放大器的輸出中間點X5/X6。反饋電容Ch1，以及原輸入斬波放大器的輸入點X1/X2，原斬波放大器的輸出點X7/X8均處于第二斬波電路與第三斬波電路之間。原斬波放大器的輸出中間點X5/X6直接作為模擬輸出信號，最后模擬輸出信號經過量化器，再經過第四斬波電路，產生最終的數字輸出信號。
- 專利類型實用新型
- 申請人江蘇博納雨田通信電子有限公司;
- 發明人趙寅升;
- 地址210016 江蘇省南京市玄武區黃埔路2號黃埔科技大廈B座16樓
- 申請號CN201320391329.6
- 申請時間2013年07月03日
- 申請公布號CN203457139U
- 申請公布時間2014年02月26日
- 分類號H03M3/00(2006.01)I;H03M1/12(2006.01)I;
