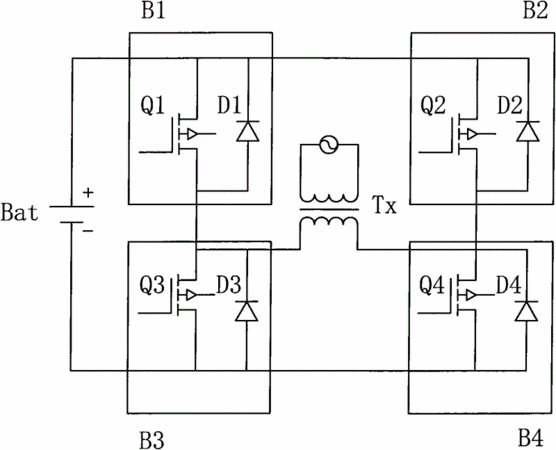

摘要：本實用新型涉及一種不間斷電源電池，主要結構包括直流電源Bat、斬波升壓電路模塊和變壓器TX。所述的斬波升壓電路模塊是由斬波升壓電路B1、斬波升壓電路B2、斬波升壓電路B3和斬波升壓電路B4組成的環形電路，直流電源Bat的正極聯接在斬波升壓電路B1和斬波升壓電路B2之間，直流電源Bat的負極聯接在斬波升壓電路B3和斬波升壓電路B4之間。變壓器TX的兩個輸入端分別聯接在斬波升壓電路B1與斬波升壓電路B3之間和斬波升壓電路B2與斬波升壓電路B4之間。本實用新型具有提高器件利用率，減少了成本，提高了功率密度。通過充電的PFC控制，提高了充電效率，降低了對電網的污染的優點。
- 專利類型實用新型
- 申請人佛山市新光宏銳電源設備有限公司;
- 發明人封寧波;
- 地址528051 廣東省佛山市禪城區張槎下朗佛西針織工業園西區3路8號3樓
- 申請號CN201020614997.7
- 申請時間2010年11月18日
- 申請公布號CN201937494U
- 申請公布時間2011年08月17日
- 分類號H02M7/521(2006.01)I;H02J7/02(2006.01)I;H02M1/42(2007.01)I;
