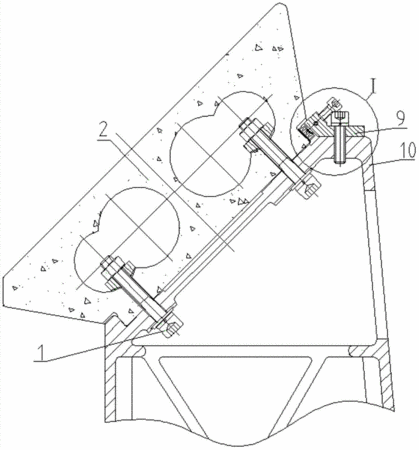

摘要：本實用新型涉及三坐標測量機制造技術，公開了一種三坐標測量機的三角形橫梁緊固結構。所述三角形橫梁通過多個橫梁緊固螺釘垂直固定在主立柱的刮研斜面上，所述三角形橫梁靠近刮研斜面的低端和高端分別設置有低端臺階和高端臺階，所述刮研斜面的低端設置有與所述低端臺階抵靠的凸臺，所述刮研斜面的高端設置有與所述高端臺階抵靠的橫梁壓板。使用該緊固結構能夠使三角形橫梁固定牢靠，使三坐標測量機的重復性提高，從而提高三坐標測量機的測量精度。
- 專利類型實用新型
- 申請人西安力德測量設備有限公司;
- 發明人王金虎;尤朋;
- 地址710304 陜西省西安市高新區草堂產業基地秦嶺大道西2號科技企業加速器18號樓
- 申請號CN201420022452.5
- 申請時間2014年01月14日
- 申請公布號CN203672349U
- 申請公布時間2014年06月25日
- 分類號G01B21/00(2006.01)I;
