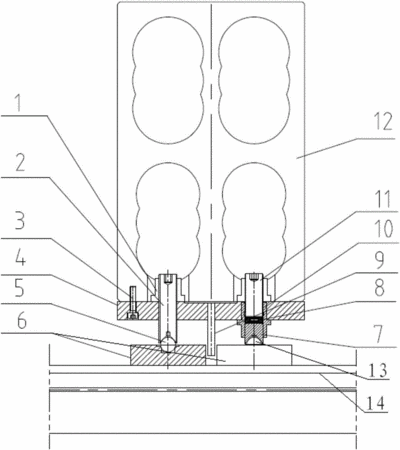

摘要：本實用新型屬于三坐標測量機技術領域，公開了一種用于三坐標測量機付端的氣浮承重裝置。該氣浮承重裝置安裝在三坐標測量機X軸的橫梁付端下平面與Y軸導軌之間，該氣浮承重裝置包括固定在橫梁付端下平面的水平支撐板，水平支撐板上豎直安裝有蝶形彈簧氣浮單元和頂絲式的可調節氣浮單元，蝶形彈簧氣浮單元和可調節氣浮單元對稱設置在橫梁付端的寬度方向；蝶形彈簧氣浮單元和可調節氣浮單元的下端分別對應設置有沿Y軸導軌滑動的氣浮塊。使用該氣浮承重裝置能夠減少在大型三坐標測量機中導軌之間的扭擺力，增強氣浮塊的抗扭能力，同時降低了加工的難度，提高三坐標測量機的測量精度。
- 專利類型實用新型
- 申請人西安力德測量設備有限公司;
- 發明人王金虎;樊一龍;
- 地址710304 陜西省西安市高新區草堂科技產業基地秦嶺大道西2號科技企業加速器18號樓
- 申請號CN201620587258.0
- 申請時間2016年06月16日
- 申請公布號CN205679211U
- 申請公布時間2016年11月09日
- 分類號G01B21/04(2006.01)I;
