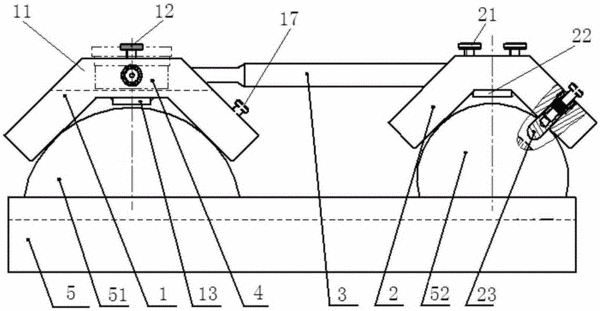

摘要：本發明公開了一種發動機皮帶輪系共面度檢具。該檢具包括：與第一待檢測皮帶輪適配跨設的V形表座、與第二待檢測皮帶輪適配跨設的V形桿座和一端固定在V形桿座上的測量桿，V形表座上設置有測量儀表，應用時，測量儀表的平測頭與所述測量桿的另一端外圓母線適配相切；所述V形表座和V形桿座的一側分別設置有定位釘組件。該發動機皮帶輪系共面度檢具結構簡單合理，采用相對測量法，只需測量主動皮帶輪和從動皮帶輪，不用選取其它參考點/面，儀表讀數就是所測共面度，不需運行軟件做復雜計算，還采用磁力適當的永磁吸鐵，實現快速定位，操作簡便，檢測效率高。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人袁福吾;白志豐;農永新;陳超君;盧健林;李旭旺;張壽權;潘長俊;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201210213036.9
- 申請時間2012年06月26日
- 申請公布號CN103512526B
- 申請公布時間2016年04月13日
- 分類號G01B21/00(2006.01)I;
