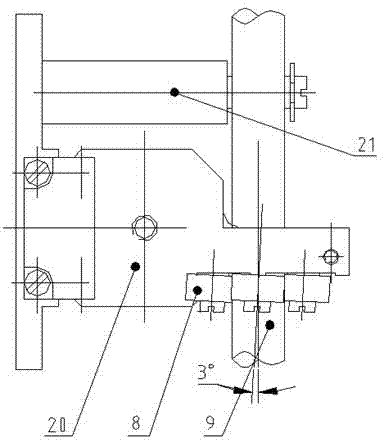

摘要：本實用新型涉及三坐標機防振動氣動控制微調機構。它包括氣缸、扶持機構和光軸；氣缸包括氣缸座、氣缸蓋與氣缸體，氣缸蓋與氣缸體前端通過穿有彈簧的長螺釘與螺母相連，氣缸蓋與氣缸體末端分別用螺釘與簧片的一端相連接，簧片的另一端安裝于氣缸座的兩端，簧片上壓有壓板，氣缸蓋與氣缸體之間設有密封橡膠圈，在氣缸蓋上裝有一個軸承，氣缸體上裝有兩個軸承，氣缸蓋上設有快接插頭；扶持機構包括安裝座和銷軸，安裝座通過緊定螺釘與銷軸相固連，銷軸上套有套筒，銷軸頂端裝有螺釘和墊片；光軸穿過氣缸開口，并通過扶持機構上方。本實用新型的機構提高了測量機的精度和可靠性以及三坐標測量機氣浮的使用壽命；具有維修方便、經濟，安全性高的特點。
- 專利類型實用新型
- 申請人西安力德測量設備有限公司;
- 發明人王金虎;趙金龍;
- 地址710018 陜西省西安市高新六路15號
- 申請號CN201220629845.3
- 申請時間2012年11月26日
- 申請公布號CN202928546U
- 申請公布時間2013年05月08日
- 分類號G01B21/00(2006.01)I;
