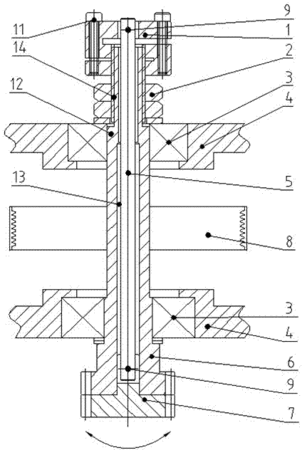

摘要:本實用新型涉及一種三坐標機雙齒輪無側隙消隙機構,包括設有齒輪軸的靜齒輪和消隙齒輪,所述靜齒輪和消隙齒輪的模數與齒數相同;其中,靜齒輪上的齒輪軸設置在安裝有軸承的安裝座上;齒輪軸中心沿軸向設有通孔,通孔中穿入一根內軸,內軸的一端與扭簧內側相連接,內軸的另一端與消隙齒輪相固連,齒輪軸與扭簧通過螺紋相連接;扭簧上設有用于使齒輪軸與扭簧連接螺紋自鎖的螺釘;齒輪軸外側中央與傳動帶輪相連接。本實用新型的機構消除了三坐標測量機齒輪齒條傳動中齒輪與齒條嚙合的側隙,提高了三坐標測量機的測量精度,減少了在測量過程中產生誤差。并具有結構簡單占用空間小、維修方便、經濟、安全性高等特點。
- 專利類型實用新型
- 申請人西安力德測量設備有限公司;
- 發明人王金虎;趙金龍;
- 地址710018 陜西省西安市高新六路15號
- 申請號CN201220629690.3
- 申請時間2012年11月26日
- 申請公布號CN202928492U
- 申請公布時間2013年05月08日
- 分類號G01B5/008(2006.01)I;
