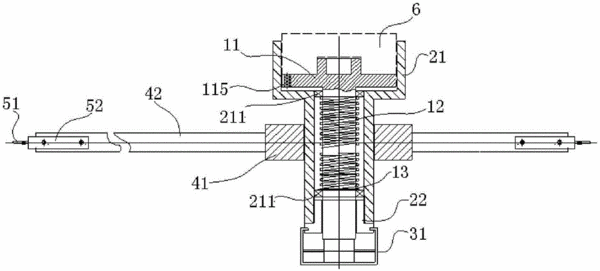

摘要：本發明公開了一種發動機飛輪殼同軸度測量裝置。該測量裝置包括：芯軸組件，其包括：芯軸和套設在該芯軸上的回復彈簧及軸用擋圈；回轉套組件，其包括：回轉套和端頭導向螺母，以及彈性手柄組件；彈性手柄組件，其包括：卡套和手柄，卡套卡接在端頭導向螺母的螺母帽的卡接槽內；手柄的前端通過銷軸安裝于卡套內，利用杠桿原理壓緊導向軸使其上升抵緊曲軸端面；測量固定桿，其包括：固定桿安裝套和固定桿；傳感器，其無線測量頭布設在固定桿的一端。該發動機飛輪殼同軸度測量裝置測量精度高，滿足目前生產現狀混線裝配的需求，能夠有效監控飛輪殼同軸度，提高了發動機的裝配質量和裝配效率。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人農永新;王小平;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201310603692.4
- 申請時間2013年11月25日
- 申請公布號CN103604398B
- 申請公布時間2016年04月13日
- 分類號G01B21/00(2006.01)I;
