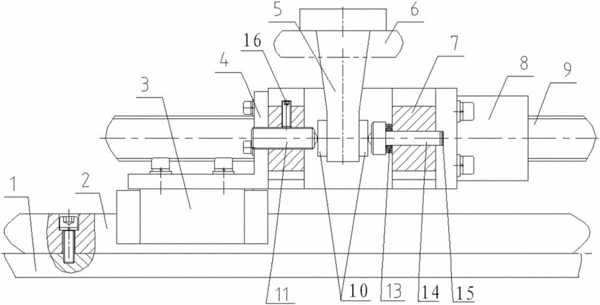

摘要：本實用新型屬于三坐標測量機技術領域，公開了一種三坐標測量機滾珠絲杠無側力傳動的連接機構。該機構包括與絲杠螺母連接的連接座，連接座上設置有兩個向同側伸出的凸臺，一個凸臺上螺紋配合有水平的調節頂絲，另一個凸臺上設置有通孔，通孔內貫穿有頂桿，頂桿與調節頂絲同軸設置；頂桿的內端設置有與其同軸的頂桿帽，頂桿上套設有調節碟簧，調節碟簧位于頂桿帽與凸臺之間；調節頂絲的內端面和頂桿帽的內端面分別同軸設置有半球形的內凹陷，內凹陷內分別設置有鋼球，鋼球之間抵靠有滑架座，滑架座上連接滑架。該機構使得滾珠絲杠的運動狀態對滑架的影響降低，以提高三坐標測量機的測量精度，同時降低整機成本，減小安裝難度。
- 專利類型實用新型
- 申請人西安力德測量設備有限公司;
- 發明人王金虎;王貞;
- 地址710304 陜西省西安市高新區草堂科技產業基地秦嶺大道西2號科技企業加速器18號樓
- 申請號CN201620586311.5
- 申請時間2016年06月16日
- 申請公布號CN205679210U
- 申請公布時間2016年11月09日
- 分類號G01B21/04(2006.01)I;F16H25/22(2006.01)I;
