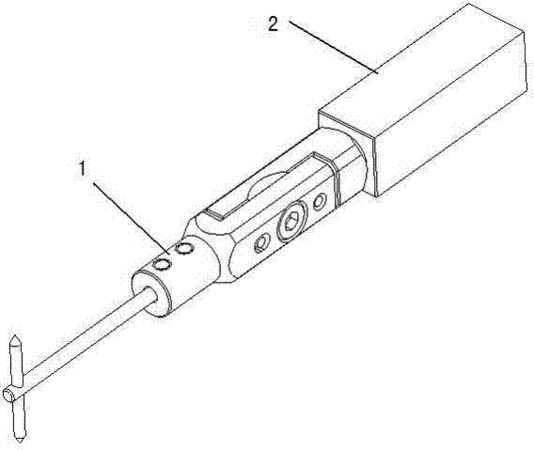

摘要：本實用新型涉及一種用于螺紋、輪廓測量的掃描測針安裝結構及參數測量機。本實用新型提供了一種用于螺紋、輪廓測量的掃描測針安裝結構，包括測針和測針座，所述測針的尾端設有第一定位臺階部，所述測針座設有第二定位臺階部，所述第一定位臺階部、第二定位臺階部相貼合配合，所述第一定位臺階部上設有二個定位孔，所述第二定位臺階部上設有二個定位銷，所述定位孔與所述定位銷相配合安裝，所述第一定位臺階部、第二定位臺階部之間通過緊固件連接。本實用新型還提供了一種參數測量機。所述參數測量機優選為輪廓儀或者螺紋綜合參數測量機。本實用新型的有益效果是：實現了測針和測針座的安裝定位，重復定位精度較高，拆卸與安裝也較為方便。
- 專利類型實用新型
- 申請人深圳市中圖儀器科技有限公司;
- 發明人馬俊杰;劉陽;鄒攻文;張鵬;
- 地址518000 廣東省深圳市福田區上梅林凱豐北路利豐大廈廠房2樓
- 申請號CN201320785628.8
- 申請時間2013年12月04日
- 申請公布號CN203605930U
- 申請公布時間2014年05月21日
- 分類號G01B21/20(2006.01)I;
