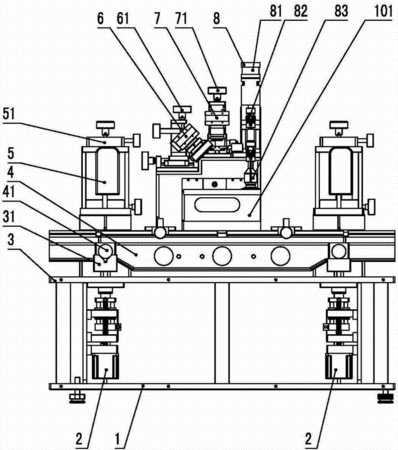

摘要:本實用新型涉及一種全自動氣泡型水平儀檢定裝置。本實用新型提供了一種全自動氣泡型水平儀檢定裝置,包括機座和控制器,所述機座上連接有工作臺升降調節機構,所述機座鉸接有工作臺,所述工作臺升降調節機構與所述工作臺鉸接,所述工作臺上設有光柵尺、第一攝像裝置、第二攝像裝置和旋鈕調節機構。本實用新型的有益效果是:通過光柵尺測量出工作臺升降調節機構的進給量并反饋給控制器,由控制器計算出工作臺的傾斜角度,再由旋鈕調節機構旋轉調節氣泡型水平儀,通過第二攝像裝置來自動判斷氣泡是否融合,當氣泡融合后,通過第一攝像裝置來讀出氣泡型水平儀的讀數,通過控制器將該讀數與工作臺的傾斜角度進行比較,來檢定氣泡型水平儀的精度。
- 專利類型實用新型
- 申請人深圳市中圖儀器科技有限公司;
- 發明人賀放文;馬俊杰;程慶國;吳興發;
- 地址518000 廣東省深圳市福田區上梅林凱豐北路利豐大廈廠房2樓
- 申請號CN201220264264.4
- 申請時間2012年06月06日
- 申請公布號CN202630967U
- 申請公布時間2012年12月26日
- 分類號G01C25/00(2006.01)I;
