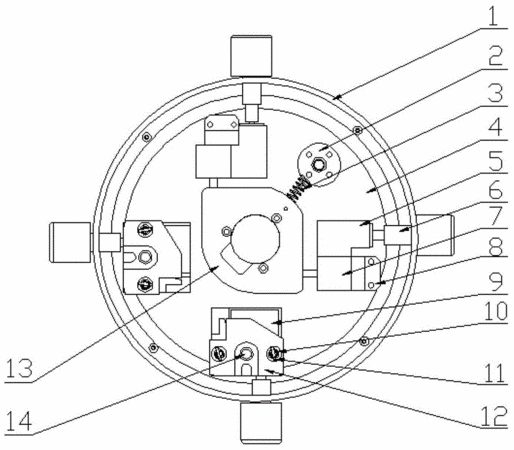

摘要:本發明屬于測量檢測領域,具體涉及一種用于高精度圓柱度儀的調心調平工作臺,目的是提供一種結構更加簡單,調整阻力小,進給精度高的調心調平工作臺。它包括調心裝置、調平裝置和支撐裝置;其中,調心裝置和調平裝置安裝支撐裝置上,調心裝置實現工作臺的調心,調平裝置實現工作臺的調平。本發明采用錐齒輪轉向箱5、調心蝸輪蝸桿箱7和調心進給頭22進行調心,并利用錐齒輪將蝸輪蝸桿箱的輸入輸出角度進行轉換,同時利用彈簧加以一定的預緊力,通過調心滾珠盤中鋼珠的滾動來傳遞調心位移,用滾動摩擦代替了滑動摩擦,減小了阻力,一定程度上減小了誤差,從而提高了調心精度。
- 專利類型發明專利
- 申請人北京航天計量測試技術研究所;中國運載火箭技術研究院;
- 發明人劉曉旭;張鐵犁;王兵;印朝輝;
- 地址100076 北京市豐臺區大紅門路1號
- 申請號CN201210366958.3
- 申請時間2012年09月28日
- 申請公布號CN103697849B
- 申請公布時間2016年08月31日
- 分類號G01B21/20(2006.01)I;
