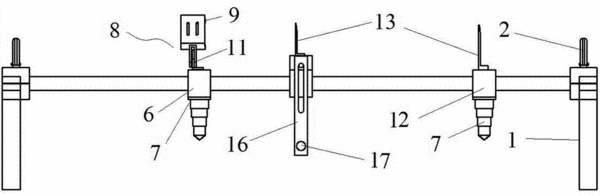

摘要：本實用新型涉及用于測量鋼板彈簧弦長及弧高的測試裝置。用于測量鋼板彈簧弦長及弧高的測試裝置，包括直線導軌和導向移動裝配在直線導軌上的第一滑塊、第二滑塊和中間滑塊，第一滑塊和第二滑塊上設有用于插設到鋼板彈簧相應端的卷耳內的卷耳定位銷，中間滑塊設置在第一滑塊與第二滑塊之間，其上設有沿垂直于直線導軌的方向導向移動以測量鋼板彈簧弧高的弧高測量尺，測試裝置還包括用于測量第一滑塊與第二滑塊之間距離的度量裝置。上述測試裝置結構簡單，能夠方便地對鋼板彈簧的弦長和弧高進行準確測量。
- 專利類型實用新型
- 申請人鄭州宇通客車股份有限公司;
- 發明人祁顯寬;吳永剛;任小飛;閆偉剛;喬保磊;徐振華;許中堂;
- 地址450016 河南省鄭州市十八里河宇通工業園區
- 申請號CN201420445648.5
- 申請時間2014年08月07日
- 申請公布號CN204064286U
- 申請公布時間2014年12月31日
- 分類號G01B21/20(2006.01)I;G01B21/16(2006.01)I;
