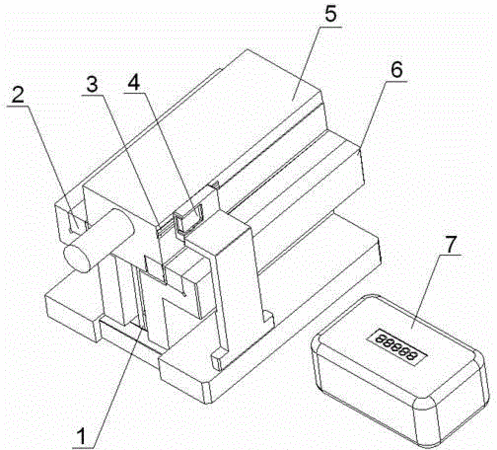

摘要：本實用新型提供了一種高精度數字化光柵反饋微小測力裝置，包括測力桿、導軌底座、導軌、滑塊、光柵尺和光柵尺讀數裝置，所述導軌設置在所述導軌底座上，所述滑塊設置在所述導軌上并與所述導軌形成移動副，所述測力桿的上端與所述滑塊連接，所述測力桿的下端與所述導軌底座連接，所述光柵尺設置在所述滑塊上，所述光柵尺讀數裝置設置在所述導軌底座上。本實用新型的有益效果是：可通過前后移動滑塊，使測力桿呈彎曲狀，滑塊在移動的過程中會帶動光柵尺進行同步移動，可通過光柵尺讀數裝置來讀取光柵尺的位移量，進而實現彎曲測力，提高了測力測量精度。
- 專利類型實用新型
- 申請人深圳市中圖儀器科技有限公司;
- 發明人楊飛田;陳源;巫宏建;鄒功文;
- 地址518049 廣東省深圳市福田區上梅林凱豐北路利豐大廈后座3樓
- 申請號CN201420665758.2
- 申請時間2014年11月10日
- 申請公布號CN204165674U
- 申請公布時間2015年02月18日
- 分類號G01L1/04(2006.01)I;
