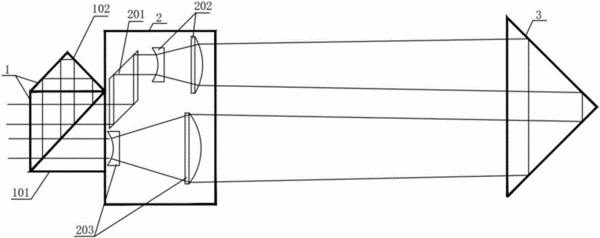

摘要：本實用新型提供一種用于激光干涉儀測量遠距離的光學系統，包括：參考光路組件、遠距離測量光學組件和第一角錐反射鏡，所述遠距離測量光學組件設置于所述參考光路組件和第一角錐反射鏡之間，其中，所述遠距離測量光學組件包括出射光學部件和接收光學部件。本實用新型所述遠距離測量光學組件中的出射光學部件通過斜方棱鏡將光束上移一段距離，這樣就算是激光光斑由于傳輸距離較遠而變大，也不會導致出射光斑和反射光斑的重合，而且通過出射光學部件可以讓激光光束傳播的更遠；通過接收光學部件的第二望遠鏡的大口徑光束返回結構，可以最大程度地保證了回射光的信號強度，能夠大幅度降低對光學元件的加工要求。
- 專利類型實用新型
- 申請人深圳市中圖儀器科技有限公司;
- 發明人劉龍為;張和君;張珂;黃庭總;
- 地址518049 廣東省深圳市南山區西麗學苑大道1001號智園B1棟二層
- 申請號CN201620437788.7
- 申請時間2016年05月13日
- 申請公布號CN205785113U
- 申請公布時間2016年12月07日
- 分類號G01B11/27(2006.01)I;G01B9/02(2006.01)I;
