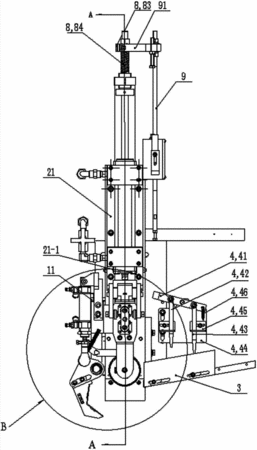

摘要:本實用新型涉及液壓車床領域,尤其涉及一種用于液壓車床上的全自動上料機構,包括支架和固定安裝在支架上的支板、進料料道、擋料裝置、固定設置在支板上的上料驅動裝置及固定在上料驅動裝置下部的工件打入裝置;還包括旋轉式工件支撐裝置,所述旋轉式工件支撐裝置固定設置在上料驅動裝置下部一側。本實用新型增設了旋轉式工件支撐裝置,且該裝置包括兩相對高度可調的旋轉連接板和“V”型工件支承,可對不規則盤類產品打入加工前進行準確定位,從而解決了則盤類產品由于上料不穩定而加工報廢的現象,提高了上料的穩定性,為加工高質量的工件提供了保證,同時也大幅度提高了生產效率,降低了生產成本,提高了企業的經濟效益。
- 專利類型實用新型
- 申請人浙江陀曼精密機械有限公司;
- 發明人陳成富;陳文廣;
- 地址312500 浙江省紹興市新昌縣工業園區新柿路29號
- 申請號CN201320549606.1
- 申請時間2013年09月04日
- 申請公布號CN203484668U
- 申請公布時間2014年03月19日
- 分類號B23B15/00(2006.01)I;
