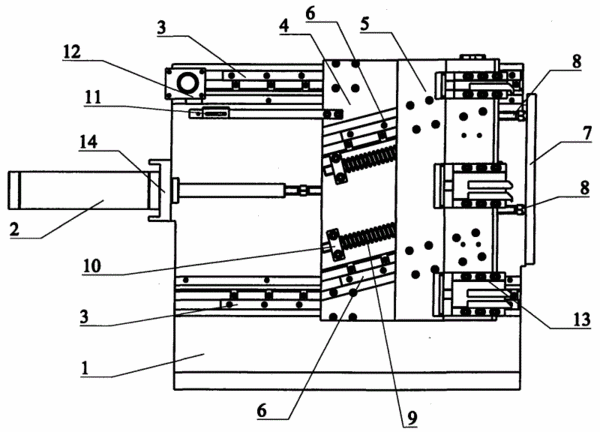

摘要：車床進給裝置，屬于機床構成裝置領域?，F有車床進給機構存在機構復雜、聯動性差，一次進給只能完成工件加工一道工序的缺陷，本實用新型用限位桿和限位板限制小拖板的橫向右移行程比大拖板短，小拖板受限制無法再右移時大拖板仍可右移，使小拖板相對于大拖板的產生相對運動，由于小拖板移動用的導軌和大拖板移動用的導軌又形成一小于90度的夾角，該相對運動可以分解為橫向和縱向兩個方向，只要油缸對大拖板提供動力，小拖板的縱向運動和大拖板的橫向運動結合就完成橫向和縱向進給，達到兩個方向的精確聯動，小拖板上安裝有多個刀臺，又可適應多主軸車床，達到高效加工。
- 專利類型實用新型
- 申請人浙江陀曼精密機械有限公司;
- 發明人俞朝杰;
- 地址312500浙江省新昌縣高新技術園區新昌大道西路398號
- 申請號CN200720113163.6
- 申請時間2007年08月16日
- 申請公布號CN201067847Y
- 申請公布時間2008年06月04日
- 分類號B23Q5/34(2006.01);
