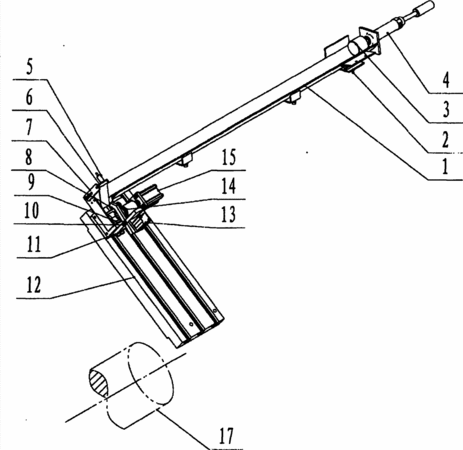

摘要：本實用新型涉及機械領域，尤其與排刀式數控車床的短軸類零件上料有關。本實用新型為一種利用車床刀架拖板實現短軸類工件的自動上料機構，V型料道外防護罩上，推料氣缸固定在V型料道的最后端，推料頭固定在推料氣缸的活塞桿前端，阻尼板支架固定在V型料道的前端，阻尼板通過轉軸連接在阻尼板支架上，工件支撐固定在刀架拖板上，壓板支架固定在工件支撐上，壓板氣缸固定在壓板支架上，壓板通過壓板轉軸連接在壓板支架上，壓板彈簧固定在壓板和壓板支架之間。打入氣缸固定在工件支撐上，打入器固定在打入氣缸的活塞桿前端。使用本實用新型能實現短軸類零件自動上料，從而實現短軸類零件的自動化生產，降低生產成本，提高了生產效率。
- 專利類型實用新型
- 申請人浙江陀曼精密機械有限公司;
- 發明人梁志祥;章躍軍;
- 地址312500 浙江省紹興市新昌縣工業園區新柿路29號
- 申請號CN201220386522.6
- 申請時間2012年08月02日
- 申請公布號CN202845794U
- 申請公布時間2013年04月03日
- 分類號B23B15/00(2006.01)I;
