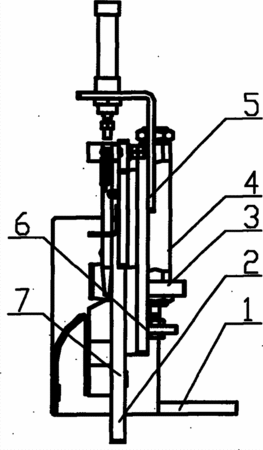

摘要:本實用新型涉及液壓車床領域,尤其與一種能實現圓錐軸承套圈翻面的翻面機構有關。在加工圓錐類套圈的液壓車床中,在自動化生產中翻面不正確,無法實現自動化生產或翻面后碰傷套圈表面,影響套圈質量。本實用新型為一種翻面機構,所述的氣缸安裝板固定在支架上,氣缸安裝板上設有長槽,氣缸支架、分料機構、料道底板分別固定在氣缸支架上;氣缸一固定在氣缸支架上,轉彎件固定安裝在料道底板上;推桿位于氣缸安裝板的長槽內,一端由氣缸一的活塞桿固定,另一端將料道板固定,料道板位于料道底板、轉彎件的空腔內。本實用新型結構簡單,降低了成本,實現了自動翻面,且保證了套圈質量,降低了成本,實現了圓錐軸承套圈的自動化生產。
- 專利類型實用新型
- 申請人浙江陀曼精密機械有限公司;
- 發明人趙炎英;陳文廣;
- 地址312500 浙江省新昌縣工業園區新柿路29號
- 申請號CN201320052627.2
- 申請時間2013年01月22日
- 申請公布號CN203124751U
- 申請公布時間2013年08月14日
- 分類號B23B15/00(2006.01)I;
