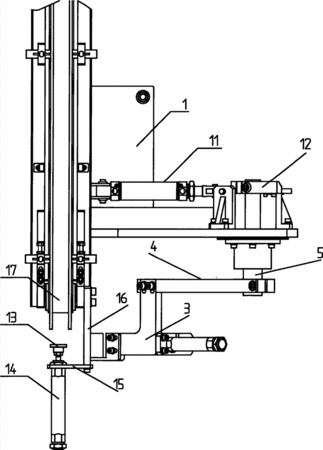

摘要:本實用新型涉及車床領域,尤其與短軸類軸承車床自動下料有關。目前短軸類軸承車床大多是單機作業,上下料需操作工手工完成,操作工勞動強度大,生產效率比較低,增加了生產成本。本實用新型為一種短軸類零件自動下料機構,接料斗及工件擋板安裝在旋轉臂上,旋轉臂安裝在固定于主軸箱體上的支架的回轉軸上,固定在支架另一方向上的汽缸通過撥桿帶動回轉軸實現旋轉臂在接料和下料兩個工位的扇形面的回轉;推料塊固定在推料氣缸上,推料氣缸固定在平送機上。使用本實用新型能實現短軸類零件完成加工工序以后的自動下料,減輕了操作工的勞動強度,降低了生產成本,可明顯提高自動化程度和生產效率。
- 專利類型實用新型
- 申請人浙江陀曼精密機械有限公司;
- 發明人于濤;章躍軍;
- 地址312500 浙江省紹興市新昌縣工業園區新柿路29號
- 申請號CN201220330481.9
- 申請時間2012年06月28日
- 申請公布號CN202921927U
- 申請公布時間2013年05月08日
- 分類號B23B15/00(2006.01)I;
