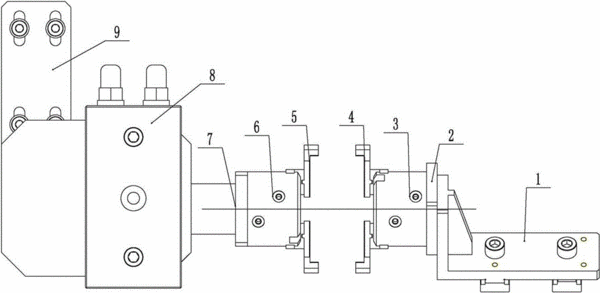

摘要：本實用新型涉及一種新型數控車床車削自動線的下料翻面機構，其包括下料氣爪、第一夾爪、調整板、支架底座、對接氣爪、第二夾爪、旋轉支架、旋轉氣缸以及氣缸支架；其中，所述下料氣爪通過調整板安裝在支架底座上；所述第一夾爪固定在下料氣爪上；所述對接氣爪安裝在旋轉支架上，其與旋轉支架聯動；所述旋轉氣缸固定在氣缸支架上，其連接并驅動所述旋轉支架；所述第二夾爪固定在對接氣爪上。本實用新型的新型數控車床車削自動線的下料翻面機構具有結構簡單，工作效率高，自動化程度高，且對零件無損傷等諸多優點。
- 專利類型實用新型
- 申請人浙江陀曼精密機械有限公司;
- 發明人王建文;朱一成;
- 地址312500 浙江省紹興市新昌縣新昌工業園區新柿路29號
- 申請號CN201620274133.2
- 申請時間2016年04月06日
- 申請公布號CN205702470U
- 申請公布時間2016年11月23日
- 分類號B23B15/00(2006.01)I;
